Nguyên Lý Hoạt Động Của Màn Hình Tương Tác Sau Mỗi Cú Chạm

Màn hình tương tác ngày càng trở nên quen thuộc trong đời sống hiện đại, từ lớp học thông minh, phòng họp doanh nghiệp đến các không gian công cộng, mang lại sự tiện lợi và trực quan hóa thông tin một cách hiệu quả. Bạn đã bao giờ tự hỏi, điều gì ẩn sau mỗi cú chạm, mỗi thao tác vuốt trên bề mặt kính ấy, cho phép bạn tương tác trực tiếp với nội dung số? Bài viết này của SONA sẽ cùng bạn khám phá sâu hơn về nguyên lý hoạt động của màn hình tương tác, giúp bạn hiểu rõ hơn về công nghệ thú vị này.

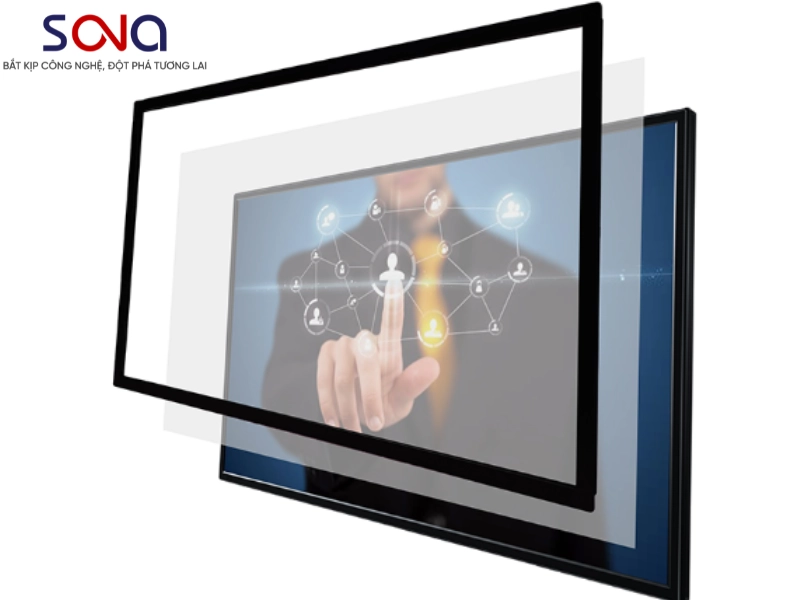

1. Các thành phần chính của màn hình tương tác

Các thành phần chính của màn hình tương tác

Để hiểu rõ nguyên lý hoạt động của màn hình tương tác, trước tiên, bạn cần nắm được các bộ phận cấu thành nên một thiết bị hoàn chỉnh. Mỗi thành phần đều đóng vai trò quan trọng trong việc tạo nên trải nghiệm tương tác mượt mà.

• Màn hình hiển thị (Display Panel): Đây là bộ phận cốt lõi, thường sử dụng tấm nền LCD (Liquid Crystal Display) hoặc LED (Light Emitting Diode), có chức năng chính là hiển thị hình ảnh, video, mọi dữ liệu mà bạn thấy. Chất lượng của màn hình hiển thị được quyết định bởi nhiều yếu tố, trong đó độ phân giải (ví dụ như Full HD - 1920x1080 pixels, 4K Ultra HD - 3840x2160 pixels), khả năng tái tạo màu sắc đóng vai trò quan trọng, ảnh hưởng trực tiếp đến trải nghiệm thị giác của bạn. Một màn hình có độ phân giải cao, dải màu rộng sẽ mang lại hình ảnh sắc nét, sống động hơn.
• Lớp cảm ứng (Touch Layer/Sensor): Lớp cảm ứng chính là trái tim của công nghệ màn hình cảm ứng. Đây là lớp vật liệu đặc biệt, chịu trách nhiệm nhận diện, ghi nhận các thao tác chạm, vuốt, kéo thả của bạn. Vị trí, cấu tạo màn hình tương tác ở lớp này sẽ khác nhau tùy thuộc vào công nghệ cảm ứng được sử dụng (sẽ được trình bày chi tiết ở phần sau). Thông thường, lớp cảm ứng được đặt ngay trên bề mặt màn hình hiển thị hoặc được tích hợp một cách tinh vi bên trong cấu trúc màn hình.
• Bộ điều khiển cảm ứng (Touch Controller): Bộ điều khiển cảm ứng là một mạch vi xử lý chuyên dụng, đóng vai trò như một thông dịch viên. Nó tiếp nhận các tín hiệu thô (thường là tín hiệu analog đối với một số công nghệ) từ lớp cảm ứng mỗi khi có tương tác. Sau đó, bộ điều khiển cảm ứng sẽ xử lý, chuyển đổi các tín hiệu này thành tín hiệu số, xác định chính xác tọa độ (X, Y), số lượng điểm chạm, đôi khi cả lực chạm.
• Bộ xử lý chính (Main Processor/Mini PC/OPS): Bộ xử lý chính, thường là một hệ thống máy tính thu nhỏ (Mini PC) hoặc một module OPS (Open Pluggable Specification) cắm rời, là bộ não của toàn bộ màn hình tương tác thông minh. Nó chạy trên các hệ điều hành phổ biến như Android hoặc Windows. Bộ xử lý chính nhận dữ liệu đã được giải mã từ bộ điều khiển cảm ứng, sau đó xử lý các thông tin này để chạy ứng dụng, phần mềm, điều khiển nội dung nào sẽ được hiển thị trên màn hình hiển thị. Sức mạnh của bộ xử lý này ảnh hưởng đến tốc độ xử lý tác vụ, khả năng đa nhiệm của thiết bị.
• Kính bảo vệ (Protective Glass): Nằm ở lớp ngoài cùng, kính bảo vệ thường là một tấm kính cường lực (tempered glass) có độ bền cao. Nhiệm vụ chính của nó là bảo vệ các thành phần nhạy cảm bên trong, đặc biệt là màn hình hiển thị, lớp cảm ứng, khỏi các tác động vật lý như va đập, trầy xước trong quá trình sử dụng. Nhiều loại kính bảo vệ cao cấp còn được phủ thêm các lớp chống chói (anti-glare) hoặc chống lóa (anti-reflective) để cải thiện khả năng hiển thị trong các điều kiện ánh sáng khác nhau, giúp bạn có trải nghiệm nhìn tốt nhất.

2. Nguyên lý hoạt động theo từng công nghệ cảm ứng chính

Mặc dù có nhiều loại công nghệ cảm ứng khác nhau, hai công nghệ phổ biến, quan trọng nhất được ứng dụng trên các màn hình tương tác cỡ lớn hiện nay là công nghệ cảm ứng hồng ngoại, công nghệ cảm ứng điện dung. Việc hiểu rõ cách màn hình tương tác hoạt động ở từng công nghệ sẽ giúp bạn lựa chọn sản phẩm phù hợp.

2.1. Công nghệ cảm ứng hồng ngoại (Infrared - IR)

Công nghệ cảm ứng hồng ngoại (Infrared - IR)

Công nghệ cảm ứng hồng ngoại hoạt động dựa trên việc phát hiện sự gián đoạn của các tia sáng vô hình. Cụ thể, một khung viền chứa các đèn LED phát tia hồng ngoại (IR emitters), các cảm biến hồng ngoại (IR sensors) hoặc camera hồng ngoại được bố trí đối xứng nhau dọc theo các cạnh của màn hình. Các cặp đèn LED, cảm biến này tạo thành một lưới dày đặc các tia hồng ngoại quét ngang, dọc, phủ kín bề mặt màn hình.

Khi bạn dùng ngón tay, bút cảm ứng hoặc bất kỳ vật thể không trong suốt nào chạm vào bề mặt, nó sẽ làm ngắt quãng một hoặc nhiều tia hồng ngoại tại điểm chạm đó. Các cảm biến ở phía đối diện sẽ không nhận được tín hiệu từ các đèn LED tương ứng, từ đó phát hiện được sự gián đoạn. Bộ điều khiển cảm ứng sẽ phân tích vị trí của các tia bị chặn để xác định chính xác tọa độ X, Y của điểm chạm. Đây là một phần quan trọng trong nguyên lý làm việc của màn hình tương tác sử dụng công nghệ IR.

Quá trình:

• Các đèn LED hồng ngoại liên tục phát ra các tia sáng hồng ngoại ngang, dọc, tạo thành một mạng lưới vô hình trên bề mặt màn hình tương tác.
• Khi một vật thể (ví dụ: ngón tay, bút stylus) chạm vào màn hình, nó sẽ chặn đường đi của một số tia hồng ngoại tại vị trí đó.
• Các cảm biến hồng ngoại (hoặc camera) ở các cạnh đối diện sẽ phát hiện sự thiếu hụt tín hiệu từ các tia bị chặn.
• Bộ điều khiển cảm ứng thu thập thông tin từ tất cả các cảm biến, tính toán, xác định chính xác tọa độ (X,Y) của điểm chạm dựa trên vị trí của các tia hồng ngoại bị gián đoạn.
• Thông tin về tọa độ điểm chạm này sau đó được gửi đến bộ xử lý chính để thực hiện lệnh tương ứng (ví dụ: vẽ một đường, mở một ứng dụng).

Ưu điểm:

• Độ bền cao: Do lớp cảm ứng thực chất là không gian phía trên bề mặt kính, không có lớp phủ dễ bị mài mòn.
• Linh hoạt đối tượng chạm: Có thể sử dụng ngón tay, bút, găng tay, hoặc bất kỳ vật thể không trong suốt nào để tương tác.
• Giá thành hợp lý: Thường có chi phí sản xuất thấp hơn so với một số công nghệ cảm ứng khác, đặc biệt ở kích thước lớn.
• Khả năng hoạt động tốt trong môi trường khắc nghiệt.

Ví dụ: Công nghệ cảm ứng hồng ngoại (hay nguyên lý cảm ứng hồng ngoại) rất phổ biến trên các màn hình tương tác giáo dục, bảng tương tác trong lớp học, các ki-ốt thông tin công cộng, máy ATM, các bảng điều khiển công nghiệp. Ví dụ, nhiều màn hình tương tác dùng trong giảng dạy cho phép giáo viên, học sinh tương tác bằng bút hoặc tay một cách dễ dàng.

2.2. Công nghệ cảm ứng điện dung (Projected Capacitive - PCap)

Công nghệ cảm ứng điện dung (Projected Capacitive - PCap)

Công nghệ cảm ứng điện dung, đặc biệt là loại điện dung chiếu (PCap), hoạt động dựa trên sự thay đổi điện dung của một trường tĩnh điện. Bên dưới lớp kính bảo vệ của màn hình là một ma trận các điện cực siêu nhỏ, trong suốt (thường làm từ Indium Tin Oxide - ITO). Mạng lưới điện cực này tạo ra một trường tĩnh điện đồng nhất trên bề mặt màn hình.

Khi ngón tay của bạn (hoặc một vật dẫn điện khác như bút stylus chuyên dụng) chạm vào bề mặt kính, cơ thể người có tính dẫn điện sẽ làm thay đổi điện dung tại điểm tiếp xúc đó. Cụ thể, một phần điện tích từ trường tĩnh điện sẽ truyền sang ngón tay, gây ra sự sụt giảm điện dung cục bộ tại vị trí chạm.

Bộ điều khiển cảm ứng liên tục quét qua ma trận điện cực để phát hiện những thay đổi nhỏ này trong điện dung. Bằng cách phân tích sự thay đổi điện dung trên các điện cực lân cận điểm chạm, bộ điều khiển xác định chính xác tọa độ của một hoặc nhiều điểm chạm với độ chính xác cao.

Quá trình:

• Một lớp dẫn điện trong suốt (ví dụ: lưới các dây dẫn siêu nhỏ hoặc một lớp vật liệu dẫn điện) được đặt trên hoặc dưới lớp kính bảo vệ, tạo ra một trường điện từ ổn định.
• Khi ngón tay của bạn (là một vật dẫn điện) chạm vào bề mặt màn hình, nó làm thay đổi điện dung tại điểm đó (điện tích từ trường bị hút về phía ngón tay).
• Các cảm biến điện dung được đặt ở các góc của lớp dẫn điện (hoặc một bộ điều khiển phức tạp hơn quét toàn bộ lưới điện cực) sẽ phát hiện sự thay đổi về điện dung này.
• Bộ điều khiển cảm ứng phân tích dữ liệu từ các cảm biến để tính toán chính xác tọa độ (X,Y) của điểm chạm.
• Thông tin tọa độ được gửi đến bộ xử lý chính để xử lý, thực hiện lệnh tương ứng.

Ưu điểm:

• Độ nhạy và độ chính xác cao: Cho phép nhận diện các thao tác chạm nhẹ và chính xác.
• Hỗ trợ màn hình tương tác đa điểm mượt mà: Có khả năng nhận diện nhiều điểm chạm cùng lúc (thường từ 10 đến 40 điểm hoặc hơn), lý tưởng cho các cử chỉ như phóng to/thu nhỏ (pinch-to-zoom), xoay, và tương tác nhóm.
• Chống trầy xước tốt: Lớp cảm ứng thường nằm dưới lớp kính bảo vệ dày, giúp tăng độ bền bề mặt.
• Chất lượng hiển thị hình ảnh sắc nét: Do không có nhiều lớp phủ mờ phía trên màn hình như một số công nghệ cũ.
• Thiết kế phẳng, không viền (edge-to-edge) hiện đại.

Ví dụ: Công nghệ cảm ứng điện dung (hay nguyên lý cảm ứng điện dung) là công nghệ chủ đạo trên hầu hết các điện thoại thông minh (smartphones), máy tính bảng (tablets) hiện nay. Trong lĩnh vực màn hình tương tác cỡ lớn, nó được sử dụng trên các dòng sản phẩm cao cấp như Samsung Flip, một số dòng Maxhub, Google Jamboard, Microsoft Surface Hub, mang lại trải nghiệm chạm tinh tế, chính xác.

Xem thêm: Công Nghệ Màn Hình Tương Tác: Từ Nguyên Lý Đến Ứng Dụng Thực Tiễn

3. Quá trình xử lý tín hiệu và hiển thị phản hồi (Tổng quan)

Quá trình xử lý tín hiệu và hiển thị phản hồi

Dù sử dụng công nghệ cảm ứng hồng ngoại hay điện dung, nguyên lý hoạt động của màn hình tương tác đều trải qua một quy trình chung để biến cú chạm của bạn thành hành động trên màn hình:

• Nhận diện chạm: Khi bạn chạm vào màn hình, lớp cảm ứng (hồng ngoại hoặc điện dung) sẽ phát hiện sự kiện này. Bộ điều khiển cảm ứng ngay lập tức ghi nhận tọa độ (X,Y) của một hoặc nhiều điểm chạm đồng thời. Đối với các thao tác phức tạp hơn như vuốt (swipe), kéo thả (drag-and-drop), hoặc chụm để thu phóng (pinch-to-zoom), bộ điều khiển cũng thu thập chuỗi dữ liệu về sự di chuyển, thay đổi của các điểm chạm theo thời gian.
• Gửi tín hiệu: Sau khi xác định, tọa độ, các thông tin liên quan đến điểm chạm (ví dụ: chạm đơn, màn hình tương tác đa điểm, trạng thái bắt đầu chạm, đang chạm, kết thúc chạm, các cử chỉ) được bộ điều khiển cảm ứng mã hóa thành tín hiệu số. Tín hiệu này sau đó được truyền đến bộ xử lý chính (CPU/SoC) của màn hình tương tác, thường thông qua giao tiếp USB hoặc I2C.
• Xử lý lệnh: Bộ xử lý chính, chạy hệ điều hành (Android, Windows, hoặc một hệ điều hành nhúng khác), sẽ tiếp nhận, diễn giải các tín hiệu cảm ứng này. Dựa trên ngữ cảnh của ứng dụng đang chạy, loại thao tác cảm ứng, hệ điều hành sẽ chuyển đổi chúng thành các lệnh cụ thể. Ví dụ, một cú chạm đơn là lệnh "chọn" một biểu tượng, một thao tác vuốt là "cuộn trang", hai ngón tay chụm lại là "thu nhỏ hình ảnh". Đây là bước quan trọng trong cơ chế hoạt động màn hình chạm.
• Hiển thị phản hồi: Cuối cùng, kết quả của lệnh đã được xử lý sẽ được bộ xử lý chính gửi đến màn hình hiển thị. Màn hình sẽ cập nhật hình ảnh gần như tức thì, phản ánh hành động mà bạn vừa thực hiện. Ví dụ, ứng dụng sẽ mở ra, trang web sẽ cuộn xuống, hoặc một nét vẽ sẽ xuất hiện trên bảng trắng kỹ thuật số. Sự nhanh chóng, chính xác của toàn bộ quá trình này tạo nên một trải nghiệm tương tác liền mạch, trực quan cho bạn.

Xem thêm: Nâng Tầm Trải Nghiệm Với Phụ Kiện Màn Hình Tương Tác Cùng SONA

4. Các yếu tố ảnh hưởng đến trải nghiệm tương tác

Các yếu tố ảnh hưởng đến trải nghiệm tương tác

Chất lượng trải nghiệm khi sử dụng màn hình tương tác không chỉ phụ thuộc vào công nghệ cảm ứng nền tảng mà còn bị ảnh hưởng bởi nhiều yếu tố kỹ thuật khác. Hiểu rõ những yếu tố này giúp bạn đánh giá, lựa chọn thiết bị phù hợp với nhu cầu, cũng như hiểu thêm về màn hình tương tác là gì, cách nó phục vụ bạn.

• Tốc độ phản hồi (Response Time): Tốc độ phản hồi của màn hình cảm ứng là khoảng thời gian tính từ khi bạn thực hiện thao tác chạm cho đến khi màn hình có phản hồi trực quan tương ứng (ví dụ: một đường kẻ xuất hiện khi bạn viết, một đối tượng di chuyển khi bạn kéo). Đơn vị thường là mili giây (ms). Tốc độ phản hồi càng thấp (càng nhanh), trải nghiệm tương tác càng mượt mà, tự nhiên, giảm thiểu độ trễ khó chịu, đặc biệt quan trọng khi viết hoặc vẽ nhanh. Ví dụ, một màn hình có tốc độ phản hồi 8ms sẽ cho cảm giác viết vẽ chân thực hơn so với màn hình 16ms.
• Độ chính xác (Accuracy): Độ chính xác thể hiện mức độ sai lệch giữa vị trí bạn thực sự chạm, vị trí mà màn hình ghi nhận. Độ chính xác cao có nghĩa là điểm chạm được ghi nhận rất gần hoặc trùng khớp hoàn toàn với điểm bạn mong muốn. Điều này cực kỳ quan trọng đối với các tác vụ đòi hỏi sự tỉ mỉ như viết tay, vẽ chi tiết, chọn các đối tượng nhỏ trên màn hình. Các nhà sản xuất thường công bố độ chính xác dưới dạng sai số tối đa, ví dụ ±1mm.
• Số điểm chạm (Multi-touch points): Số điểm chạm (hay màn hình tương tác đa điểm) là khả năng màn hình nhận diện, xử lý đồng thời nhiều điểm chạm cùng một lúc. Hầu hết các màn hình tương tác hiện đại đều hỗ trợ đa điểm, thường từ 10 đến 20 điểm, một số dòng cao cấp lên đến 40 hoặc 50 điểm. Khả năng này cho phép nhiều người cùng tương tác trên màn hình (ví dụ, nhiều học sinh cùng giải bài tập trên bảng), hoặc thực hiện các cử chỉ phức tạp bằng nhiều ngón tay như phóng to, thu nhỏ, xoay đối tượng một cách dễ dàng.
• Độ phân giải màn hình: Mặc dù không trực tiếp liên quan đến công nghệ cảm ứng, độ phân giải màn hình (ví dụ: Full HD, 4K) ảnh hưởng lớn đến độ sắc nét, chi tiết của nội dung hiển thị. Khi tương tác với các đối tượng nhỏ hoặc văn bản mịn, độ phân giải cao sẽ giúp bạn nhìn rõ hơn, thao tác chính xác hơn. Một hình ảnh rõ nét cũng làm tăng cảm giác dễ chịu khi sử dụng màn hình trong thời gian dài.
• Chất lượng phần mềm/ứng dụng: Cuối cùng, phần mềm, ứng dụng được cài đặt trên màn hình tương tác đóng vai trò then chốt. Một phần mềm được tối ưu hóa tốt cho cảm ứng sẽ tận dụng hiệu quả khả năng của phần cứng, cung cấp giao diện người dùng trực quan, dễ thao tác, phản hồi nhanh chóng. Ngược lại, phần mềm kém tối ưu gây ra hiện tượng giật lag, nhận diện sai thao tác, làm giảm chất lượng trải nghiệm tương tác ngay cả khi phần cứng cảm ứng rất tốt.

Qua những phân tích chi tiết, bạn đã có cái nhìn tổng quan về nguyên lý hoạt động của màn hình tương tác, từ các thành phần cấu tạo đến sự khác biệt giữa các công nghệ cảm ứng phổ biến như hồng ngoại, điện dung. Rõ ràng, để mang đến trải nghiệm chạm mượt mà, trực quan, hiệu quả, đó là sự phối hợp phức tạp nhưng nhịp nhàng giữa phần cứng tiên tiến, phần mềm thông minh. Công nghệ màn hình cảm ứng không ngừng phát triển, hứa hẹn sẽ tiếp tục mang đến những cải tiến vượt trội, giúp cách màn hình tương tác hoạt động ngày càng thông minh, liền mạch hơn, phục vụ đắc lực cho công việc, học tập, giải trí của bạn trong tương lai. Nếu bạn cần tư vấn thêm về các giải pháp màn hình tương tác thông minh hoặc dịch vụ sửa chữa, bảo hành, đừng ngần ngại liên hệ với Màn hình SONA.
