Cấu tạo của màn hình cảm ứng? Nguyên lý hoạt động màn hình cảm ứng

Trong cuộc sống hiện đại, màn hình cảm ứng đã trở thành một phần không thể thiếu, từ chiếc điện thoại thông minh bạn cầm trên tay, máy tính bảng, cho đến những màn hình tương tác khổ lớn tại các trung tâm thương mại hay phòng họp. Mặc dù sử dụng hàng ngày, không phải ai cũng thực sự hiểu rõ về nguyên lý màn hình cảm ứng và cấu tạo của màn hình cảm ứng phức tạp bên trong.

Bài viết này của Sona sẽ mang đến cái nhìn chuyên sâu, khoa học về nguyên lý màn hình cảm ứng, cấu tạo của màn hình cảm ứng và các công nghệ cảm ứng tiên tiến nhất hiện nay. Hãy cùng Sona khám phá thế giới kỳ diệu đằng sau mỗi cú chạm nhé!

1. Màn hình cảm ứng là gì?

Màn hình cảm ứng là gì?

Định nghĩa một cách đơn giản, màn hình cảm ứng là một thiết bị đầu vào kết hợp với màn hình hiển thị, cho phép người dùng tương tác trực tiếp với nội dung trên màn hình bằng cách chạm ngón tay hoặc một vật thể chuyên dụng. Đây là một bước tiến vượt bậc trong giao diện người-máy, loại bỏ sự cần thiết của các thiết bị ngoại vi như chuột hay bàn phím trong nhiều trường hợp.

Vai trò của màn hình cảm ứng không chỉ dừng lại ở việc thay thế các phương thức nhập liệu truyền thống. Nó còn là cầu nối trực quan, mạnh mẽ giữa người dùng và thiết bị, tăng cường đáng kể hiệu quả tương tác và mang lại trải nghiệm người dùng trực quan, mượt mà hơn. Từ việc cuộn trang web trên điện thoại, phóng to hình ảnh trên máy tính bảng, cho đến việc trình bày ý tưởng trên một màn hình tương tác lớn, công nghệ cảm ứng đã thay đổi cách chúng ta làm việc và giải trí.

Các hình thức tương tác phổ biến trên màn hình cảm ứng mà chúng ta thường gặp bao gồm:

• Chạm (Tap): Tương đương với việc nhấp chuột.
• Vuốt (Swipe): Di chuyển ngón tay trên màn hình để chuyển đổi nội dung hoặc trang.
• Kéo thả (Drag and Drop): Giữ và di chuyển một đối tượng từ vị trí này sang vị trí khác.
• Cảm ứng đa điểm (Multi-touch): Cho phép thiết bị nhận diện và xử lý nhiều điểm chạm cùng lúc, mở ra các cử chỉ phức tạp hơn như chụm để phóng to/thu nhỏ (pinch-to-zoom).

Xem thêm: #Top 4 Công Nghệ Màn Hình Cảm Ứng Phổ Biến Nhất Hiện Nay

2. Nguyên lý màn hình cảm ứng hoạt động

Nguyên lý màn hình cảm ứng hoạt động

Đằng sau mỗi thao tác chạm hay vuốt mượt mà là một nguyên lý màn hình cảm ứng phức tạp nhưng vô cùng thú vị. Cơ chế cốt lõi là chuyển đổi tương tác vật lý của ngón tay hoặc bút cảm ứng thành tín hiệu điện tử mà thiết bị có thể hiểu và xử lý.

Quá trình này thường diễn ra như sau:

• Phát hiện vị trí: Khi ngón tay hoặc vật thể chạm vào màn hình, các cảm biến đặc biệt trên màn hình sẽ dò tìm vị trí chạm (tọa độ X-Y). Việc phát hiện này dựa trên sự thay đổi về điện dung, điện trở, hoặc các phương thức khác tùy thuộc vào công nghệ cảm ứng được sử dụng. Ví dụ, trên một chiếc smartphone hiện đại, khi bạn đặt ngón tay lên màn hình, cơ thể bạn sẽ hoạt động như một vật dẫn điện, làm thay đổi trường tĩnh điện trên bề mặt màn hình. Các cảm biến sẽ ghi nhận sự thay đổi này và xác định chính xác vị trí ngón tay của bạn.
• Chuyển đổi tín hiệu: Thông tin về vị trí chạm sau đó được gửi đến một bộ điều khiển (Controller) chuyên dụng. Bộ điều khiển này có nhiệm vụ chuyển đổi tín hiệu vật lý (analog) thành tín hiệu số (digital) mà máy tính có thể đọc được.
• Xử lý và phản hồi: Cuối cùng, tín hiệu số này được chuyển đến phần mềm (Software) của thiết bị. Phần mềm sẽ diễn giải tín hiệu đó thành một lệnh cụ thể, ví dụ như mở một ứng dụng, cuộn trang, hoặc phóng to hình ảnh. Sau đó, thiết bị sẽ phản hồi lại hành động của bạn bằng cách hiển thị kết quả trên màn hình hoặc thực hiện một chức năng nào đó.

Hãy hình dung một ví dụ cụ thể: Khi bạn chạm vào biểu tượng ứng dụng "Camera" trên điện thoại. Ngay khi ngón tay bạn tiếp xúc với màn hình, lớp cảm biến sẽ ghi nhận sự thay đổi điện dung tại điểm chạm đó. Thông tin về tọa độ điểm chạm này sẽ được gửi đến bộ điều khiển. Bộ điều khiển sẽ mã hóa tọa độ thành dữ liệu số và truyền về bộ xử lý trung tâm của điện thoại. Hệ điều hành của điện thoại, thông qua phần mềm, sẽ nhận diện rằng tọa độ đó tương ứng với biểu tượng ứng dụng Camera và ngay lập tức khởi chạy ứng dụng đó. Toàn bộ quá trình này diễn ra chỉ trong tích tắc, mang lại cảm giác phản hồi tức thì cho người dùng.

3. Cấu tạo của màn hình cảm ứng gồm những gì?

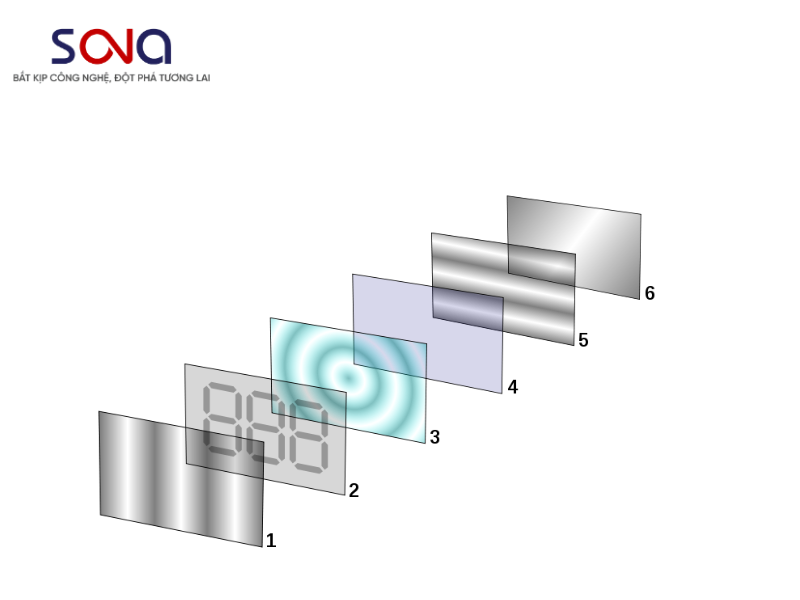

Cấu tạo của màn hình cảm ứng

Để hiểu rõ nguyên lý màn hình cảm ứng, chúng ta cần khám phá cấu tạo của màn hình cảm ứng. Một màn hình cảm ứng hiện đại không chỉ đơn thuần là một tấm kính, mà là một "công trình" kỹ thuật phức tạp với nhiều lớp vật liệu xếp chồng lên nhau, mỗi lớp đảm nhiệm một vai trò riêng biệt. Hãy cùng Sona điểm qua các thành phần chính:

• Lớp kính bảo vệ (Cover Glass): Đây là lớp ngoài cùng bảo vệ màn hình cảm ứng khỏi những tác động từ bên ngoài. Lớp kính này thường được làm từ kính cường lực như Gorilla Glass hoặc Dragontrail, nổi tiếng với khả năng chống trầy xước, chịu lực va đập tốt. Một số loại còn được phủ thêm lớp chống vân tay (anti-fingerprint) và chống chói (anti-glare), giúp màn hình tương tác luôn hiển thị rõ nét và sạch sẽ.
• Lớp cảm biến (Touch Sensor Layer): "Trái tim" của màn hình cảm ứng, nơi phép màu thực sự diễn ra. Lớp này có nhiệm vụ nhận diện và xác định chính xác vị trí các thao tác chạm của người dùng. Tùy thuộc vào công nghệ sử dụng, lớp cảm biến có thể hoạt động dựa trên nguyên lý điện dung, điện trở, hồng ngoại hoặc sóng âm. Chúng ta sẽ tìm hiểu chi tiết hơn về các công nghệ này ở phần sau.
• Lớp hiển thị (Display Layer): Đây là lớp hiển thị hình ảnh và nội dung mà chúng ta nhìn thấy. Các công nghệ hiển thị phổ biến hiện nay bao gồm TFT, IPS, LCD, OLED và AMOLED, mỗi loại có những ưu điểm riêng về độ sắc nét, độ tương phản, khả năng tái tạo màu sắc và góc nhìn. Ví dụ, màn hình OLED nổi tiếng với màu đen sâu và độ tương phản gần như tuyệt đối, trong khi màn hình IPS lại có góc nhìn rộng và màu sắc trung thực.
• Lớp đèn nền (Backlight): Chức năng tạo ánh sáng chiếu sáng cho màn hình LCD. Lớp này cung cấp ánh sáng nền để các điểm ảnh trên màn hình LCD có thể hiển thị hình ảnh. Tuy nhiên, màn hình OLED không cần lớp đèn nền vì các điểm ảnh có khả năng tự phát sáng.
• Lớp kết dính (Adhesive Layer): Lớp keo trong suốt giữ cố định kết nối các lớp vật liệu lại với nhau. Lớp keo này phải đảm bảo độ trong suốt tuyệt đối để không ảnh hưởng đến chất lượng hiển thị của màn hình cảm ứng.
• Lớp phủ chống phản quang và chống vân tay: Lớp phủ bảo vệ trải nghiệm người dùng. Lớp phủ này giúp giảm thiểu tình trạng chói lóa khi sử dụng màn hình tương tác trong môi trường ánh sáng mạnh, đồng thời hạn chế bám vân tay, giữ cho màn hình cảm ứng luôn sạch đẹp.

4. Các công nghệ màn hình cảm ứng phổ biến và nguyên lý riêng

Thế giới công nghệ cảm ứng rất đa dạng, với nhiều loại hình khác nhau, mỗi loại đều có nguyên lý hoạt động và cấu tạo của màn hình cảm ứng riêng biệt, phù hợp với từng mục đích sử dụng. Dưới đây là những công nghệ phổ biến nhất:

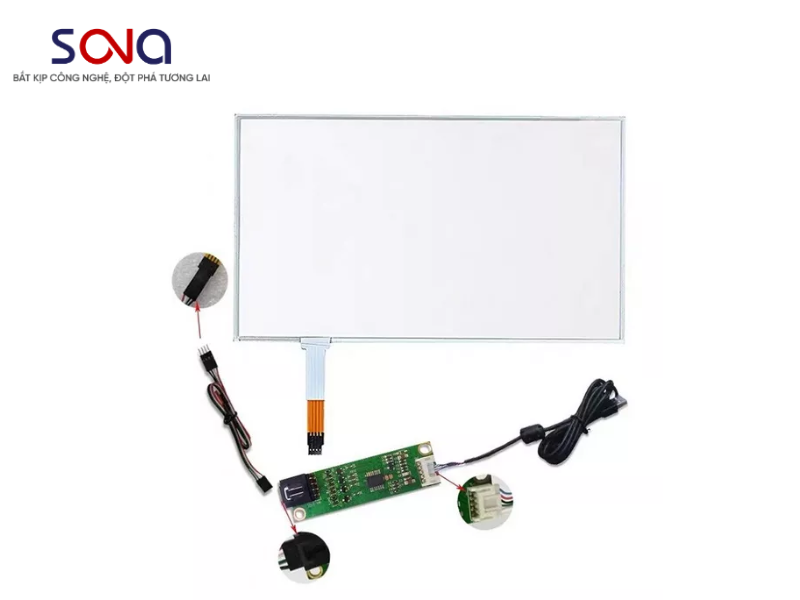

4.1. Màn hình cảm ứng điện trở (Resistive Touchscreen)

Màn hình cảm ứng điện trở (Resistive Touchscreen)

• Nguyên lý hoạt động: Màn hình cảm ứng điện trở hoạt động dựa trên áp lực vật lý. Khi bạn chạm vào màn hình, hai lớp dẫn điện mỏng bên trong sẽ tiếp xúc với nhau tại điểm chạm, tạo ra một sự thay đổi về điện trở.
• Cấu tạo: Loại màn hình này thường có cấu tạo của màn hình cảm ứng gồm hai lớp màng dẫn điện mỏng, được phủ một lớp vật liệu dẫn điện trong suốt (như Indium Tin Oxide - ITO), và được ngăn cách bởi một khe hở nhỏ. Khi có lực tác động, hai lớp này chạm vào nhau, tạo ra một mạch điện hoàn chỉnh và xác định tọa độ.
• Ưu điểm:
  • Giá thành rẻ: Chi phí sản xuất thấp hơn so với các công nghệ khác.
  • Linh hoạt: Có thể sử dụng với bất kỳ vật gì để chạm, từ ngón tay (có đeo găng tay), bút stylus, đến bất kỳ vật nhọn nào.
  • Chống nước, bụi: Bề mặt kín giúp chống lại các yếu tố môi trường tốt hơn.
• Nhược điểm:
  • Độ nhạy thấp: Cần một lực nhấn nhất định để hai lớp tiếp xúc.
  • Thường không hỗ trợ đa điểm: Hầu hết các loại màn hình điện trở chỉ nhận diện được một điểm chạm duy nhất.
  • Giảm độ sáng: Các lớp vật liệu dẫn điện có thể làm giảm độ sáng và độ trong của màn hình.
  • Dễ bị mài mòn: Bề mặt có thể bị trầy xước hoặc mài mòn sau thời gian dài sử dụng.
• Ứng dụng: Do tính chất bền bỉ và khả năng hoạt động trong môi trường khắc nghiệt, màn hình cảm ứng điện trở thường được sử dụng trong các thiết bị như máy POS (Point of Sale) tại cửa hàng, máy ATM, hoặc một số thiết bị công nghiệp cần độ bền cao và khả năng tương tác bằng găng tay. Ví dụ, nhiều máy điều khiển công nghiệp trong nhà máy vẫn ưa chuộng công nghệ này vì người vận hành thường phải đeo găng tay bảo hộ.

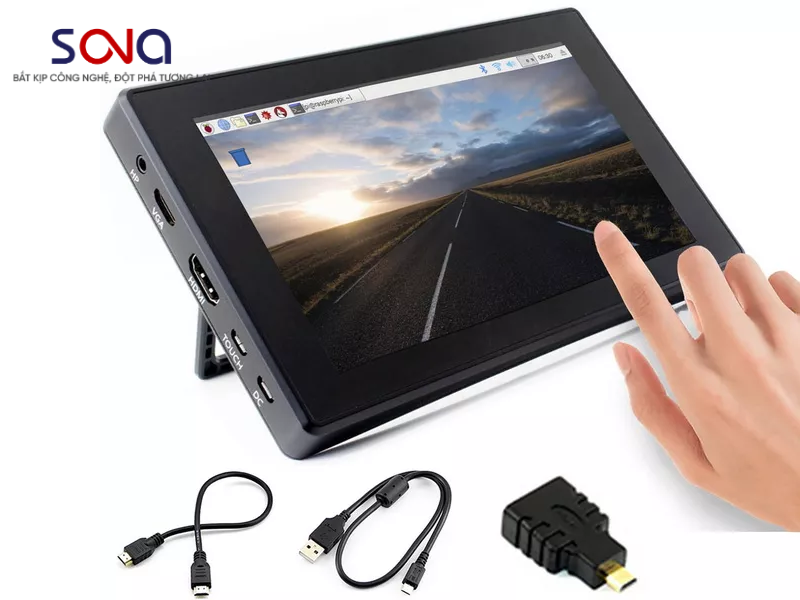

4.2. Màn hình cảm ứng điện dung (Capacitive Touchscreen)

Màn hình cảm ứng điện dung (Capacitive Touchscreen)

• Nguyên lý hoạt động: Màn hình cảm ứng điện dung phát hiện sự thay đổi điện tích hoặc điện trường khi một vật dẫn điện (như ngón tay người) chạm vào bề mặt màn hình. Cơ thể người là một vật dẫn điện, khi ngón tay chạm vào màn hình, nó sẽ hút một lượng điện tích nhỏ từ bề mặt, làm thay đổi điện dung tại điểm chạm đó. Các cảm biến sẽ đo lường sự thay đổi này và xác định tọa độ.
• Cấu tạo: Cấu tạo của màn hình cảm ứng điện dung bao gồm một lớp kính dẫn điện trong suốt được phủ trên màn hình hiển thị. Bên dưới lớp kính này là một hệ thống các tụ điện hoặc lưới điện cực siêu nhỏ.
• Ưu điểm:
  • Độ nhạy cao: Phản hồi nhanh chóng và mượt mà chỉ với một chạm nhẹ.
  • Hỗ trợ đa điểm: Khả năng nhận diện nhiều điểm chạm cùng lúc, cho phép các cử chỉ phức tạp.
  • Độ bền cao: Bề mặt kính cứng cáp, ít bị trầy xước.
  • Hình ảnh sắc nét: Không có các lớp màng cản sáng, giữ được chất lượng hiển thị tối ưu.
• Nhược điểm:
  • Không hoạt động với vật không dẫn điện: Không thể sử dụng với găng tay thông thường hoặc bút không dẫn điện.
  • Dễ bị ảnh hưởng bởi nước: Nước có thể gây ra các điểm chạm giả hoặc làm giảm độ chính xác.
• Ứng dụng: Màn hình cảm ứng điện dung là công nghệ chủ đạo trên hầu hết các thiết bị hiện đại như smartphone, máy tính bảng, và đặc biệt là các màn hình tương tác thông minh của Sona. Ví dụ, các mẫu iPhone hay Samsung Galaxy đều sử dụng công nghệ này để mang lại trải nghiệm người dùng mượt mà.
  • Để hiểu rõ hơn về cách ngón tay người tạo ra sự thay đổi điện dung, hãy hình dung: bề mặt màn hình điện dung được phủ một lớp vật liệu dẫn điện trong suốt, thường là Indium Tin Oxide (ITO), tạo ra một trường điện từ đều. Khi ngón tay bạn chạm vào, do cơ thể bạn cũng là vật dẫn điện, một lượng điện tích nhỏ từ màn hình sẽ truyền sang ngón tay bạn. Sự "rò rỉ" điện tích này làm thay đổi điện dung tại điểm chạm. Các cảm biến đặt ở các góc của màn hình sẽ đo lường sự thay đổi dòng điện tại các điểm đó và sử dụng thuật toán để tính toán chính xác tọa độ X-Y của điểm chạm.
  • Các công nghệ cải tiến như In-Cell Touch và On-Cell Touch đã đưa công nghệ cảm ứng điện dung lên một tầm cao mới. In-Cell Touch tích hợp trực tiếp các cảm biến chạm vào bên trong lớp màn hình LCD, giúp màn hình mỏng hơn, nhẹ hơn và giảm chi phí sản xuất. On-Cell Touch cũng tương tự nhưng các cảm biến được đặt trên bề mặt của lớp LCD, vẫn giữ được độ mỏng đáng kể so với các thiết kế truyền thống.

4.3. Các công nghệ khác

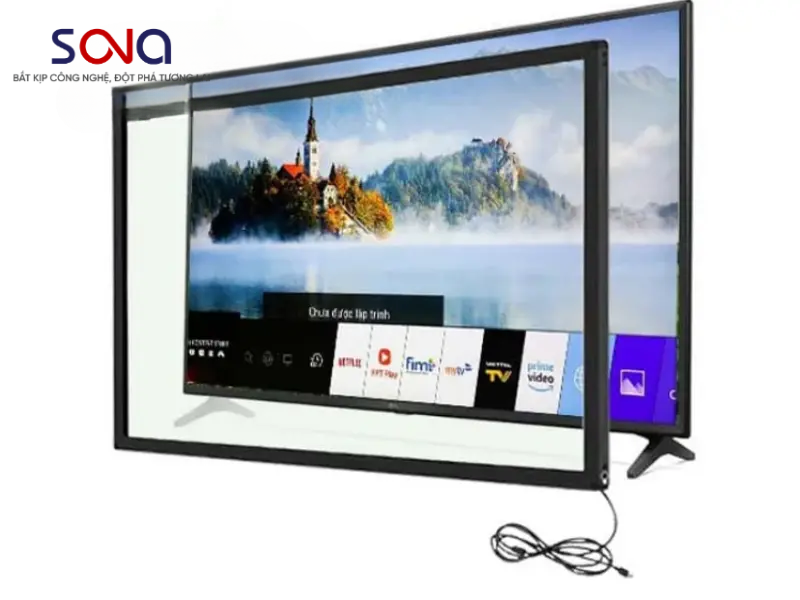

Màn hình cảm ứng hồng ngoại (Infrared Touchscreen)

Bên cạnh điện trở và điện dung, còn có một số công nghệ màn hình cảm ứng khác với những ưu điểm riêng biệt:

• Màn hình cảm ứng hồng ngoại (Infrared Touchscreen):

Màn hình cảm ứng hồng ngoại

• Nguyên lý: Sử dụng một lưới các tia hồng ngoại vô hình được phát ra và thu lại xung quanh viền màn hình. Khi có vật thể (ngón tay, bút) chạm vào hoặc che khuất màn hình, tia hồng ngoại tại điểm đó sẽ bị gián đoạn, và cảm biến sẽ xác định vị trí chạm.
• Ưu/nhược điểm: Độ bền cao, không cần tiếp xúc trực tiếp với bề mặt (chỉ cần che khuất tia), nhưng có thể bị ảnh hưởng bởi ánh sáng mạnh từ môi trường hoặc bụi bẩn bám trên viền màn hình.
• Ứng dụng: Thường thấy trong các màn hình tương tác cỡ lớn, bảng trắng tương tác, hoặc các ki-ốt thông tin nơi độ bền và kích thước là yếu tố quan trọng.

Xem thêm: Màn Hình Cảm Ứng Hồng Ngoại: Giải Pháp Tương Tác Đa Điểm Đỉnh Cao

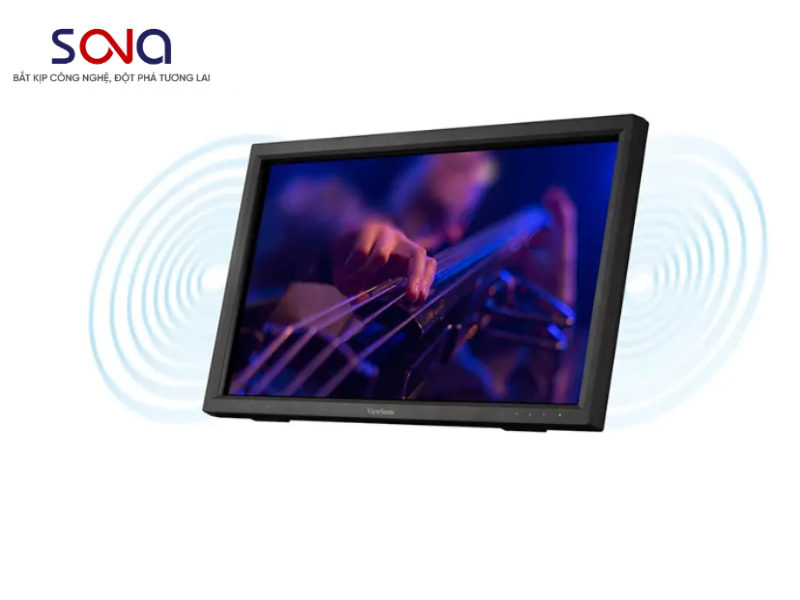

• Màn hình cảm ứng sóng âm bề mặt (Surface Acoustic Wave - SAW):

Màn hình cảm ứng sóng âm bề mặt

• Nguyên lý: Phát ra sóng âm tần số cao trên bề mặt màn hình. Khi có điểm chạm, sóng âm sẽ bị hấp thụ một phần. Các cảm biến sẽ phát hiện sự suy giảm của sóng và xác định tọa độ.
• Ưu/nhược điểm: Chất lượng hình ảnh rất tốt vì không có lớp phủ cản sáng, độ bền cao. Tuy nhiên, rất nhạy cảm với bụi bẩn, nước hoặc các vật thể lạ bám trên bề mặt vì chúng có thể hấp thụ sóng âm và gây ra lỗi.
• Ứng dụng: Phổ biến trong các ki-ốt thông tin công cộng, máy bán vé tự động, nơi yêu cầu độ rõ nét hình ảnh cao.

• Màn hình cảm ứng quang học (Optical Touchscreen):

Màn hình cảm ứng quan học

• Nguyên lý: Sử dụng các camera hoặc cảm biến quang học nhỏ đặt ở các góc màn hình. Khi có điểm chạm, các camera này sẽ "nhìn thấy" và xác định vị trí của vật thể chạm.
• Ưu/nhược điểm: Độ chính xác cao, hỗ trợ đa điểm và có thể nhận diện nhiều loại vật thể. Tuy nhiên, hiệu suất có thể bị ảnh hưởng bởi ánh sáng môi trường quá mạnh hoặc quá yếu.
• Ứng dụng: Thường được dùng cho các màn hình tương tác khổ lớn, bảng trắng thông minh, nơi cần độ chính xác cao và khả năng tương tác linh hoạt.

Như vậy, chúng ta đã cùng nhau khám phá sâu sắc về nguyên lý màn hình cảm ứng và cấu tạo của màn hình cảm ứng, từ những khái niệm cơ bản đến các công nghệ tiên tiến nhất. Việc hiểu rõ cách thức hoạt động của công nghệ cảm ứng không chỉ giúp chúng ta sử dụng thiết bị hiệu quả hơn mà còn mở ra cái nhìn mới về sự phát triển không ngừng của khoa học kỹ thuật. Màn hình cảm ứng không chỉ là một bộ phận của thiết bị, mà là một giao diện mang tính cách mạng, mang lại vô vàn tiện ích và khả năng tương tác vượt trội, định hình cách chúng ta sống, làm việc và học tập.

Tại Sona, chúng tôi tự hào là đơn vị tiên phong trong việc cung cấp các giải pháp màn hình tương tác chất lượng cao, ứng dụng những nguyên lý màn hình cảm ứng tiên tiến nhất. Chúng tôi cam kết mang đến những sản phẩm không chỉ bền bỉ, hiệu quả mà còn tối ưu hóa trải nghiệm người dùng trong mọi lĩnh vực, từ giáo dục, doanh nghiệp đến giải trí. Nếu bạn đang tìm kiếm một giải pháp màn hình cảm ứng đáng tin cậy, hãy liên hệ với Sona để được tư vấn và trải nghiệm những công nghệ hàng đầu nhé!
